Рабочая температура окружающей среды:
-5...60
Характеристика срабатывания:
C
Характеристика отключения:
Без выдержки времени
Код ETIM:
Выключатель автоматический дифференциального тока
С коммутируемым нейтральным проводником:
Да
Страна:
Китай; Российская Федерация
Тип по току утечки:
Переменный ток (AC)
Род тока:
Переменный ток (AC)
Номинальный ток утечки:
.03
Количество защищенных полюсов:
1
Общее количество полюсов:
2
Ширина в числах модульных расстояний:
2
Степень загрязнения (число):
3
Номинальное импульсное напряжение:
4
Гарантия производителя:
5 лет
Номинальная отключающая способность по IEC 60947-2:
6
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1:
6
Сечение многопроволочного гибкого проводника:
16...16
Сечение однопроволочного проводника:
25...25
Глубина монтажа, установки:
45
Номинальное напряжение:
230
Номинальное напряжение изоляции Ui:
500

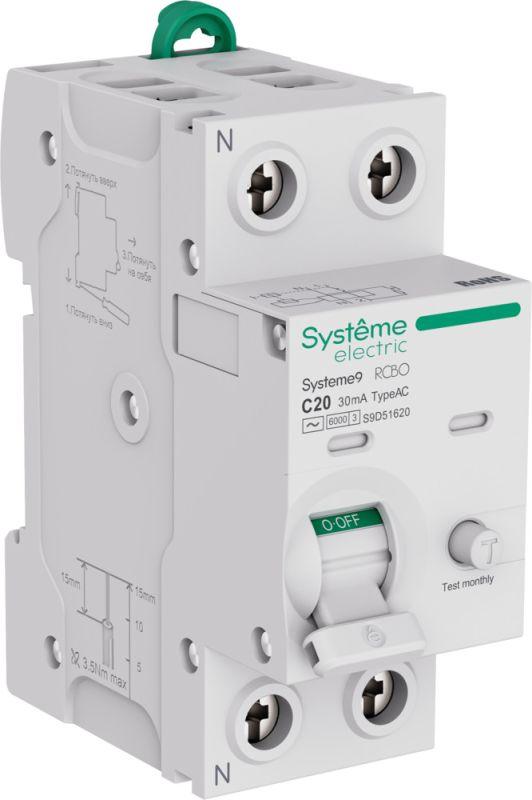

Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 20 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип AC. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.
